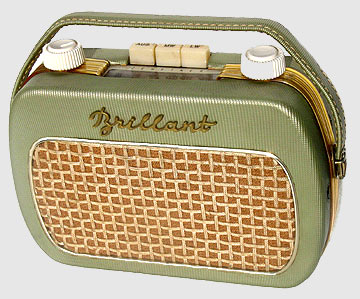

ZEHETNER Brillant (1958) - Sammlung Zehetner

(1958)

...dieser erste und einzige kombinierte Volltransistorensuper Österreichs bietet Ihnen verblüffend universelle Verwendungsmöglichkeiten, wie

Diese Vorzüge werden noch unterstrichen durch seine hervorragende Leistung und der bekannten Zehetner-Tonqualität.

Technische Informationen:

Bestückung:

7 Transistoren (1 x OC44, 2 x OC45, 2xOC71, 2 x OC74)
2 Germaniumdioden
Wellenbereich: Mittelwelle (185 - 590m)
Autotaste:

Mittelwelle (185 - 590m)
Automatische Abschaltung der Ferritantenne
Abmessungen: 200 x 145 x 60 mm
Empfindlichkeit: 5µV
Ausgangsleistung: 500 mW
Stromverbrauch: ca.15 mA
Lautsprecher: Permanent dynamisch 105 mm Ø
Drehkondensator: 2-fach mit Zahnradfeintrieb

Seine weiteren Vorzüge sind:

Da dieses Gerät weiterhin mit einer gedruckten Schaltung versehen ist, ist es nahezu unverwüstlich.

AUTOBETRIEB:
Das Kabel für die Autobatterie wird so rückwärts ins Gerät gesteckt (oberer Anschluss mit drei Stiften), dass die jeweilige Spannung (6 oder 12 Volt) von oben sichtbar ist. Das andere Ende wird über eine Sicherung (0,3 Amp.) direkt an den Autoakkumulator angeschlossen. Das rote Ende ist an den + Pol der Batterie anzuschließen.

Die Entstörung des Wagens ist wie bei einem Autoempfänger vorzunehmen. In besonders hartnäckigen Störfällen ist es zweckmäßig, die von uns entwickelte Entstördrossel EDZ 1 in die Stromversorgungsleitung zu schalten.

NETZBETRIEB:
Das Netzkabel wird an das untere Steckerpaar (2 Stifte) gesteckt. Das andere Ende wird an die Wechselstrom Steckdose (110-220V) gesteckt. Auf die Spannung braucht nicht geachtet zu werden, da mit Hilfe einer Stabilisierungszelle die Spannung konstant gehalten wird. Bei Anschluss an die Autobatterie sowie bei Lichtnetzanschluss werden die eingelegten Batterien automatisch abgeschaltet und können im Gerät verbleiben. Bei längerer Nichtbenutzung sind die Batterien aus dem Gerät zu nehmen.

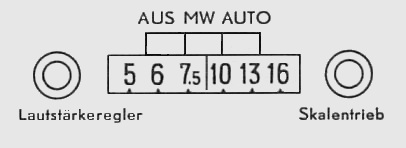

BETRIEBSANLEITUNG











BATTERIEBETRIEB
Nach Abheben der Rückwand (Schnappverschluss) 2 Stabbatterien (à 3 Volt) laut Skizze einlegen, die Taste "MW" drücken und das Gerät ist spielbereit.

IM AUTO
wird das von der Autobatterie kommende Kabel sowie die Autoantenne angeschlossen. Nach Betätigung der Taste "Auto" (dadurch wird die eingebaute Ferritantenne abgeschaltet und dem Gerät die störenden Lautstärkeschwankungen bei Richtungsänderungen des Wagens genommen) steht Ihnen das Gerät als Autosuper zur Verfügung. (Autokabel, wie auch Netzkabel, wird mitgeliefert).

IM HEIM
Beiliegendes Netzkabel wird mit einem Ende an das Gerät, mit dem zweiten Ende an die Steckdose (Wechselstrom 110-220 Volt) angeschlossen und der B R I L L A N T ist in ein leistungsstarkes und formschönes Heimgerät umgewandelt.

Preis ohne Batterien S 1.590.-
