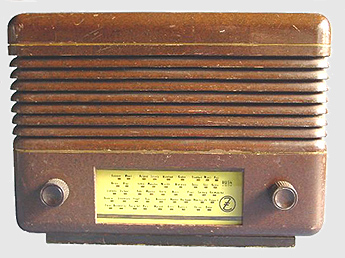

ONYX  B 51

(1949)

Mit diesem 5-Röhren-Batteriesuper hat Radio Zehetner eine technische Glanzleistung vollbracht und damit vielen Rundfunkfreunden, die noch immer keine elektrische Stromversorgung haben, einen lang gehegten Wunsch erfüllt.

Merkmale:

Apparate-Beschreibung:

Der vordere linke Drehknopf dient zur Bedienung des Lautstärkereglers und des Batterieausschalters, der rechte ist Stationswähler. Ein seitlich mit Farbpunkten versehener Wellenschalterknopf stimmt mit den Farben der einzelnen Wellenbereiche der Skala überein. Rückwärts befindet sich der Spannungswähler, links davon die Antennen- und Erdbuchse, rechts davon die Plus- (+) und Minusbuchse (-) für die Außenbatterie (Akkumulator)

Inbetriebnahme:

Zuerst die Rückwand abnehmen und die Notstrombatterie einsetzen. Rechts rückwärts werden am Chassis zwei ,,Pertrix"-UNO 1.5 Volt-Zellen zu beiden Seiten der Stütze so aufgestellt, daß die Metallkäppchen (Pluspol) nach oben stehen. Quer über die Zellen wird die Brille gelegt und auf die herausragenden Käppchen ein federnder Bügel mittels einer Rändelschraube angepresst. Nun werden die beiden mit Steckern versehenen Kabelenden polrichtig an die ,,Pertrix" 90 V Anodenbatterie (Type BD 90) angeschlossen und stehend mit dem Pluspol (die Stecker dem Lautsprecher zugekehrt) nach oben in die Kassette gestellt. Die Rückwand kann nun wieder montiert und die Heizbatterie polrichtig mit den Buchsen für die Außenbatterie verbunden werden.

Verwendbarkeit:

  1. als Heim-, Wochenend- oder Urlaubsempfänger. Für den stationären Betrieb benötigt man als Außenbatterie einen 2 Volt-Akkumulator (ca. 24 Amperestunden). Um während der Ladezeit eine Empfangsunterbrechung zu verhindern, braucht man lediglich den Spannungswähler durch Herausziehen und Verdrehen von 2 V auf NB (Notstrombatterie) stellen. Es tritt nun als Heizbatterie die Notstrombatterie in Funktion, die sich natürlich schneller als ein Akkumulator entleert. Es wird empfohlen, den Apparat in den Sendepausen abzuschalten, damit sich die Batterien wieder erholen. Wird der geladene Akku wieder angeschlossen, so muss der Spannungswähler von NB auf 2 Volt geschaltet werden.
  2. als Sport-, Ausflugs- und Reiseempfänger. Autofahrer haben die Möglichkeit, als Außenbatterie ihre 6 Volt-Autobatterie zu verwenden und müssen lediglich den Spannungswähler auf 6 V stellen. Ausflügler und Reisende, denen das Mitnehmen eines 2-Volt Akkus zu umständlich ist, schalten einfach von 2 V auf NB. Wir empfehlen jedoch dann, einige UNO-Zellen als Reserve mitzunehmen. Für das Gerät wird auch ein praktischer Tragkoffer geliefert.

Antenne:

Der ONYX spielt schon mit einigen Metern Draht als Wurfantenne. Qualitätsempfang verlangt jedoch eine gute Antenne und eine Erdleitung.

Röhrenbestückung:

Das Gerät wird mit Tungsram- oder Philips-Röhren bestückt. Da der Heizstrom der Tungsram-Röhren halb so groß wie jener der Philips-Röhren ist, darf eine Mischbestückung nicht erfolgen, da sonst die Röhren Schaden erleiden.

Tungsram:     1T4T           1R5T           1T4T           1S5T           1S4T
Philips:          DF 91         DK 91         DF 91         DAF 91        DL 92

Abmessungen:   155 x 230 x 310 mm

Gewicht:    a) Empfänger einschl. Verpackung ca. 5 kg
                 b) Empfänger wie oben mit Batterien ca. 8 kg

Tragkoffer kann auf Wunsch mitgeliefert werden

Garantie: 1/2 Jahr

Zusammenfassung:

Dank unserer langjährigen Erfahrungen im Superbau gewährleistet der ONYX B 51 größte Trennschärfe, guten, störungsfreien Fernempfang, vollkommene Tonwiedergabe, höchste Verstärkung und beste Güte. Seine handliche Form, seine universelle Verwendbarkeit und das ansprechende Äußere machen dieses Gerät besonders preiswert.

Der Empfänger wird mit 2 Pertrix "UNO"-Zellen 1.5 Volt geliefert, welche im Preis inbegriffen sind.

Verkaufspreis

Onyx B 51.............................................................ATS   884,--
"Pertrix" Anodenbatterie 90 V, Type BD 90...............ATS     53,10
"Pertrix" UNO Zelle 1.5 V.........................................ATS       1,90
